LSE vs HSE

„Taśma nie trzyma słabo — to powierzchnia nie daje jej się trzymać.”

Tomasz Gorzawski, CVGS

Jeżeli próbowałeś kiedyś przykleić taśmę dwustronną do polipropylenowej obudowy i po kilku godzinach odpadła przy najlżejszym dotknięciu — nie miałeś pecha. Miałeś do czynienia z materiałem o niskiej energii powierzchniowej. Zrozumienie, czym jest energia powierzchniowa i jak dzieli materiały na LSE i HSE, to pierwszy krok do tego, żeby połączenia klejowe przestały być loterią.

Energia powierzchniowa w jednym diagramie

Najszybszy sposób, żeby zobaczyć różnicę między LSE a HSE — rzut okiem na to, jak ta sama taśma zachowuje się na obu rodzajach powierzchni. Ten sam klej. Ten sam docisk. Różne podłoże. Różny wynik.

Kluczowa nie jest grubość warstwy klejowej, tylko to, jaką część mikroprofilu podłoża klej jest w stanie wypełnić. Na tym polega cała różnica między połączeniem, które trzyma latami, a takim, które puszcza po kilku godzinach.

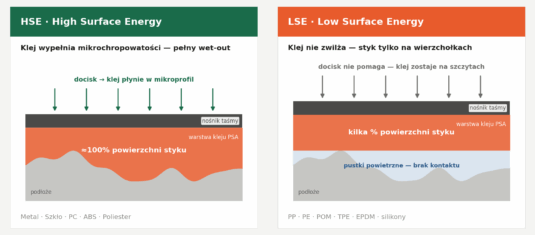

Rys. 1. Ta sama taśma na powierzchni HSE i LSE. Na HSE klej wypełnia mikrochropowatości i uzyskuje niemal pełny kontakt z podłożem. Na LSE opiera się na wierzchołkach profilu — między klejem a podłożem zostają pustki powietrzne, a realna powierzchnia styku to kilka procent nominalnej.

Fot. 1. Tak to wygląda w praktyce: taśma piankowa schodzi z obudowy PP niemal bez śladu — klej nigdy nie związał się z podłożem. (Zdjęcie poglądowe.)

WARUNEK DOBREGO SKLEJENIA

Wysoka energia powierzchniowa podłoża + dobra adhezja kleju + właściwa kohezja warstwy klejowej lub nośnika. Brak któregokolwiek z tych elementów — i połączenie jest kwestią czasu.

Co to jest LSE i HSE?

Materiały dzielimy pod względem energii powierzchniowej na dwie grupy. Granica przebiega umownie w strefie 36–38 dyn/cm — powyżej tej wartości większość klejów PSA dobrze wiąże bez dodatkowych zabiegów; poniżej — konieczna jest aktywacja albo specjalna taśma do LSE.

Traktujemy tę wartość jako praktyczną granicę orientacyjną, nie jako stałą fizyczną. Wynik zależy od konkretnego materiału, zastosowanej powłoki, czystości, obróbki i stanu powierzchni — dlatego na wykresie zaznaczyliśmy strefę, a nie pojedynczą linię.

Rys. 2. Uproszczona skala energii powierzchniowej typowych materiałów produkcyjnych. Strefa 36–38 dyn/cm to obszar graniczny — poniżej niej materiał zachowuje się jak LSE i wymaga aktywacji lub specjalnej taśmy. Wartości są orientacyjne; realne pomiary zależą od obróbki, dodatków i stanu powierzchni.

HSE — High Surface Energy

Klej świetnie zwilża powierzchnię, adhezja jest mocna, a taśmy akrylowe (takie jak VHB) uzyskują pełną wytrzymałość bez dodatkowych aktywatorów. Do tej grupy należą metale, szkło, poliwęglan (PC), ABS, poliester, PVC, poliuretan, akryle, Kapton.

LSE — Low Surface Energy

Klej się nie rozlewa, tworzy kropelki na powierzchni, adhezja jest słaba lub żadna. Typowi reprezentanci to: polipropylen (PP), polietylen (PE — HDPE, LDPE), poliacetal (POM), elastomery termoplastyczne (TPE, TPU), EPDM, modyfikowany PA6.

Najtrudniejsze są teflon (PTFE) i silikony. Precyzyjniej niż „nieklejalne”: są bardzo trudne do klejenia standardowymi systemami klejowymi, natomiast przy użyciu dedykowanych primerów, aktywacji powierzchni lub specjalnych klejów połączenie jest wykonalne.

Które materiały są LSE, a które HSE — ściąga

Materiał	Energia [dyn/cm]	Grupa	Co to oznacza w praktyce
PTFE (teflon)	~18	LSE	Wymaga dedykowanych systemów, primerów lub aktywacji
Silikony	~24	LSE	Standardowe PSA nie wiążą; potrzebne kleje silikonowe
Polipropylen (PP)	~29	LSE	Taśma LSE albo aktywacja (płomień, plazma, corona)
Polietylen (PE — HDPE, LDPE)	~31	LSE	Jak wyżej; częsty problem przy obudowach i klapkach
EPDM, TPE, TPU	~30–34	LSE	Dodatkowo migracja plastyfikatorów — sprawdź kompatybilność
POM (poliacetal)	~36–38	graniczny	Zachowuje się różnie zależnie od partii — zawsze mierz
Modyfikowany PA6	~36–42	graniczny	Modyfikatory potrafią zepchnąć materiał w stronę LSE
PVC	~39	HSE	Kleje standardowe wiążą; uwaga na plastyfikatory
ABS	~42	HSE	Dobre podłoże dla taśm akrylowych
Poliester (PET), Kapton	~43	HSE	Stabilne, przewidywalne połączenia
Poliwęglan (PC), akryle, PUR	~44–46	HSE	VHB osiąga pełną wytrzymałość bez aktywatora
Szkło	~70	HSE	Bardzo dobre podłoże po odtłuszczeniu
Metale (stal, aluminium)	≥75 po oczyszczeniu	HSE	Decyduje stan powierzchni: olej, tlenki, powłoki

Tab. 1. Orientacyjne wartości energii powierzchniowej i konsekwencje dla doboru taśmy. Materiały z pola granicznego zawsze warto zmierzyć przed doborem rozwiązania.

Kategoria problemowa — recyklaty i powierzchnie porowate

Nawet jeśli bazowy materiał jest HSE, obecność dodatków, stabilizatorów, środków antyadhezyjnych z formy lub lekkiego natłuszczenia potrafi drastycznie obniżyć efektywną energię powierzchniową. To samo dotyczy powierzchni po recyklingu — mogą zachowywać się jak LSE, nawet jeśli chemicznie są HSE.

W materiałach z recyklingu i mieszankach polimerowych rozrzut wyników bywa wyraźnie większy niż dla tworzyw pierwotnych. Oznacza to, że jeden pomiar na jednej partii nie wystarcza do zamknięcia tematu.

Z PRAKTYKI CVGS

Spotkaliśmy się z przypadkiem, w którym taśma o stabilnych, wielokrotnie potwierdzonych parametrach przestała działać po przejściu Klienta na materiał z recyklingu. Przyczyną nie była taśma, tylko niestabilna i obniżona energia powierzchniowa nowego podłoża.

Fot. 2. Trzy partie tego samego detalu z recyklatu — różnice odcienia i tekstury widać gołym okiem, a wraz z nimi zmienia się energia powierzchniowa. (Zdjęcie poglądowe.)

Jak zmierzyć energię powierzchniową w praktyce — marker czy tusz?

Zanim dobierzesz taśmę, warto wiedzieć, z czym naprawdę pracujesz. Służą do tego dwa narzędzia kalibrowane na konkretną wartość dyn/cm (najczęściej 38): marker testowy i tusz testowy. Zasada odczytu jest w obu przypadkach taka sama — nanosisz linię długości kilku centymetrów i obserwujesz ją przez 2–4 sekundy (okno zależy od rodzaju tuszu). Linia, która pozostaje równa, oznacza, że powierzchnia ma co najmniej testowaną energię. Linia, która zbiega się w kropki lub „kurczy się”, oznacza energię niższą.

Różnica między markerem a tuszem nie leży więc w fizyce pomiaru, tylko w tym, co dzieje się z narzędziem po kontakcie z brudną powierzchnią.

Jak czytać wynik — trzy obrazy, które zobaczysz na hali

W praktyce kreska zachowuje się na jeden z trzech sposobów i każdy z nich prowadzi do innej decyzji:

• Linia trzyma kształt przez ponad 2 sekundy — powierzchnia ma co najmniej testowaną energię. Można kleić standardowym rozwiązaniem.
• Linia zbiega się w kropki w mniej niż sekundę — klasyczny LSE. Potrzebna taśma do LSE albo aktywacja powierzchni.
• Linia rwie się miejscami — fragment kreski trzyma, fragment się kurczy. To zwykle nie materiał, tylko lokalne zabrudzenie: olej, odcisk palca, środek antyadhezyjny z formy. Umyć, odtłuścić i zmierzyć ponownie.

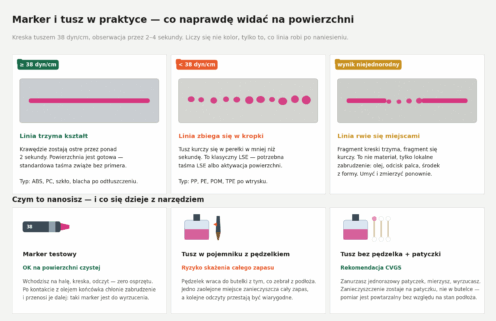

Rys. 3. Trzy typowe odczyty kreski 38 dyn/cm oraz trzy sposoby jej nanoszenia. Marker i tusz mierzą to samo, ale inaczej znoszą kontakt z brudną powierzchnią — i to ta różnica, a nie dokładność, decyduje o wyborze narzędzia.

Fot. 3. Bracketing na panelu PP: tusz 30 zwilża i trzyma linię, 35 zaczyna się rwać na krawędziach, 40 kurczy się w krople — energia powierzchniowa materiału wynosi ok. 30–35 dyn/cm. (Zdjęcie poglądowe.)

Fot. 4. Ten sam pomiar pisakami testowymi 30/35/40 — trzy kreski, trzy zachowania, jedna odpowiedź. (Zdjęcie poglądowe.)

Pięć sytuacji z hali

Teoria kończy się w momencie, w którym stajesz przy maszynie. Poniżej sytuacje, które w kontroli energii powierzchniowej powtarzają się najczęściej — i wnioski, jakie z nich płyną.

• Obudowa PP prosto z wtryskarki. Kreska rozsypuje się natychmiast. Nic zaskakującego — PP jest LSE z definicji. Decyzja zapada od razu: taśma do LSE albo aktywacja.
• Blacha aluminiowa po tłoczeniu. Marker pokazuje „poniżej 38”, choć aluminium to podręcznikowy HSE. Nie mierzysz metalu — mierzysz cienką warstwę oleju technologicznego, która na nim została. Po przetarciu IPA kreska trzyma. To najczęstsza przyczyna „dziwnych” wyników na metalach.
• Poliwęglan z folią ochronną. Kreska trzyma pięknie — tyle że na folii, a nie na materiale. Test zawsze wykonuje się na tej powierzchni, która realnie pójdzie pod taśmę, nie na tym, co akurat leży na wierzchu.
• PP po aktywacji płomieniowej. Bezpośrednio po aktywacji kreska 38 trzyma. Po dwóch dobach efekt jest już wyraźnie słabszy — aktywacja zanika w czasie. Mierzyć trzeba więc nie tylko po aktywacji, ale też na końcu realnego okna między aktywacją a klejeniem.
• Detal z recyklatu, kolejna partia surowca. Poprzednia partia przechodziła test bez zastrzeżeń, ta sama kreska na nowej partii zbiega się w kropki. Przy recyklatach pomiar robi się partia po partii, a nie raz na wdrożenie.

Fot. 5. Aktywacja płomieniowa profilu PP na linii — podnosi energię powierzchniową poliolefin z ok. 30 do ponad 45 dyn/cm, ale efekt zanika w czasie. (Zdjęcie poglądowe.)

Marker testowy — szybka weryfikacja u Klienta

Marker jest bezkonkurencyjny tam, gdzie liczy się czas: wchodzisz na halę, nanosisz kreskę, masz odpowiedź. Nie wymaga niczego poza sobą samym. Ma jednak jeden warunek stosowania i jedną pułapkę.

• Powierzchnia czysta — wynik wiarygodny. Marker sprawdza się idealnie na podłożach przygotowanych do klejenia: po myciu, odtłuszczeniu, aktywacji.
• Powierzchnia brudna lub zaolejona — marker do wyrzucenia. Końcówka chłonie zabrudzenie z podłoża i przenosi je na kolejne pomiary. Efekt jest podstępny: marker po kontakcie z olejem zaczyna „zaniżać” wyniki także na materiałach dobrych, więc technolog odrzuca partie, z którymi nic nie było nie tak.

Fot. 6. Pisak 38 dyn/cm na odtłuszczonym aluminium — linia trzyma kształt, powierzchnia gotowa do klejenia. (Zdjęcie poglądowe.)

Fot. 7. Ta sama wartość na polipropylenie — linia kurczy się w krople w 2–4 sekundy. Klasyczny odczyt LSE. (Zdjęcie poglądowe.)

LSE. (Zdjęcie poglądowe.)

Tusz testowy — pomiar powtarzalny na procesie

Tusz w pojemniku z pędzelkiem ma wadę konstrukcyjną, która ujawnia się dopiero w realnym procesie: pędzelek wraca do pojemnika razem z tym, co zebrał z powierzchni. Jedno zaolejone podłoże wystarczy, żeby skazić cały zapas.

CASE STUDY

Klient stosował tusz w pojemniku z pędzelkiem do kontroli powierzchni przed procesem klejenia. Pomiar wykazał spadek energii powierzchniowej, a analiza wskazała cząstkowe zaolejenie materiału. Problem w tym, że olej trafił także do pojemnika z tuszem — od tego momentu skażony był cały system pomiarowy, a kolejne odczyty przestały być wiarygodne.

Rekomendacja CVGS: tusz bez pędzelka + jednorazowe patyczki aplikacyjne. Po każdym zanieczyszczonym pomiarze wyrzucasz patyczek, a nie cały zestaw.

Fot. 8. Pędzelek wraca do butelki z tym, co zebrał z podłoża — na powierzchni tuszu widać już tęczowy film olejowy. Od tego momentu cały zapas jest skażony. (Zdjęcie poglądowe.)

Fot. 9. Rekomendowany zestaw: tusz 10 ml bez pędzelka i jednorazowe patyczki — nowy patyczek do każdego pomiaru. (Zdjęcie poglądowe.)

Kiedy marker, a kiedy tusz

Sytuacja	Rekomendowana metoda	Dlaczego
Szybka weryfikacja u Klienta, powierzchnia czysta	Marker testowy	Wynik w 2–3 sekundy, zero osprzętu, nic do rozlania
Kontrola po myciu lub odtłuszczeniu	Marker albo tusz z pędzelkiem	Przygotowane podłoże nie zanieczyszcza narzędzia
Powierzchnia o nieznanym stanie, podejrzenie zaolejenia	Tusz bez pędzelka + jednorazowe patyczki	Zabrudzenie zostaje na patyczku, nie w zapasie tuszu
Kontrola seryjna na linii	Tusz bez pędzelka + jednorazowe patyczki	Powtarzalność pomiaru w czasie i między zmianami
Weryfikacja skuteczności aktywacji (płomień, plazma, corona)	Zestaw tuszów o kilku wartościach dyn/cm	Pozwala określić realny poziom, a nie tylko „powyżej / poniżej”
Materiały z recyklingu, zmienne partie surowca	Tusz bez pędzelka, pomiar partia po partii	Rozrzut między partiami bywa większy niż dla tworzyw pierwotnych

Tab. 2. Dobór metody kontroli energii powierzchniowej w zależności od sytuacji produkcyjnej.

Dlaczego to ma znaczenie na produkcji

Różnica między LSE a HSE nie jest akademicka. W praktyce wygląda to tak:

Element z poliwęglanu (HSE) przyklejony taśmą VHB osiąga pełną wytrzymałość i nie odkleja się nawet przy obciążeniach dynamicznych. Ta sama taśma na polipropylenowej obudowie odklei się „paznokciem” po kilku godzinach, jeśli powierzchnia nie została wcześniej przygotowana.

To dlatego pierwsze pytanie, jakie należy zadać przy projektowaniu połączenia klejowego, brzmi: z jakim materiałem pracuję — LSE czy HSE? Odpowiedź determinuje wszystko: wybór taśmy, konieczność przygotowania powierzchni, potrzebę użycia primera lub aktywacji (płomień, plazma, corona).

Taśmy dedykowane do LSE — jak działają

Skoro powierzchnie LSE „nie lubią” kleju, producenci taśm opracowali rozwiązania, które potrafią je przekonać. Taśmy do LSE mają kilka cech wyróżniających je od standardowych:

• Wysoki wet-out — kleje o bardzo dużej zdolności zwilżania powierzchni.
• Wyższa elastyczność kleju — pozwala wypełniać mikrochropowatości.
• Kauczuk modyfikowany lub specjalne akryle LSE — jako baza chemiczna.
• Wyższy tack — klej „łapie” trudną powierzchnię natychmiast.
• Możliwość eliminacji primera — w wielu aplikacjach nie trzeba już używać chemii aktywującej.

Typowe zastosowania taśm LSE

Montaż elementów z PP i PE (obudowy, klapki, uchwyty). Klejenie pianek do PP/PE. Etykietowanie powierzchni LSE. Montaż elementów dekoracyjnych na plastikach. Klejenie uszczelek EPDM i TPE. Aplikacje w automotive i AGD. Etykiety logistyczne na powierzchniach LSE.

Test kropli wody — gdy nie masz markera ani tuszu pod ręką

W warunkach produkcyjnych nie zawsze wiadomo, jaka jest rzeczywista energia powierzchniowa materiału — zwłaszcza po procesach takich jak wtrysk, lakierowanie czy tłoczenie. Marker i tusz omówiliśmy wyżej; jeśli żadnego z nich nie masz pod ręką, zostaje metoda, do której wystarczy woda.

Ocenia się kąt zwilżania. Kropla rozlewająca się płasko (mały kąt kontaktu) sygnalizuje wysoką energię powierzchniową. Kropla zachowująca kształt półkuli lub „kulki” (duży kąt kontaktu) — niską energię powierzchniową. Test nie da wartości liczbowej, ale w kilka sekund pokazuje kierunek i pozwala zdecydować, czy w ogóle warto sięgać po taśmę standardową.

Rys. 4. Kąt zwilżania kropli wody: poniżej 30° — powierzchnia HSE, powyżej 90° — powierzchnia LSE wymagająca aktywacji.

Fot. 10. Ta sama kropla wody na szkle (HSE) i na polipropylenie (LSE) — różnicę widać bez żadnego przyrządu. (Zdjęcie poglądowe.)

PRAKTYCZNA WSKAZÓWKA

Wszystkie trzy testy — marker, tusz i kropla wody — trwają 2–3 sekundy i nie wymagają specjalistycznego sprzętu laboratoryjnego. To minimum, które powinno znaleźć się w arsenale każdego technologa pracującego z klejeniem.

Podsumowanie

Energia powierzchniowa jest kluczowym parametrem, który decyduje o tym, czy klejenie się uda — niezależnie od tego, jak dobrą taśmę kupimy. Materiały HSE (metale, PC, ABS, szkło) przyjmują klej chętnie. Materiały LSE (PP, PE, POM, TPE, EPDM) wymagają albo specjalnych taśm, albo aktywacji powierzchni. Rozróżnienie tych dwóch grup, zmierzenie realnego stanu powierzchni — zamiast zgadywania — i świadomy dobór rozwiązania to fundament każdego trwałego połączenia klejowego.

„Jakość połączenia powstaje zanim użyjesz kleju — na powierzchni.”

Tomasz Gorzawski, CVGS

Wcześniej pokazaliśmy Wam, czym różni się kohezja od adhezji — dziś, czym różnią się rodzaje materiałów LSE i HSE. W kolejnych artykułach serii pokażemy, jak skutecznie przygotować powierzchnię do klejenia, jak dobrać właściwy rodzaj kleju (akryl vs kauczuk vs silikon) oraz jak mierzyć jakość połączenia metodami Peel, Loop Tack i Rolling Ball.
